电线电缆中BV、BLV等符号的含义，快收藏备用！

电线电缆中BV、BLV等符号的含义，快收藏备用！

这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）

L就是铝芯的代码

T就是铜芯的代码（一般省略不写）

R就是(软)的意思，要做到软，就是增加导体根数

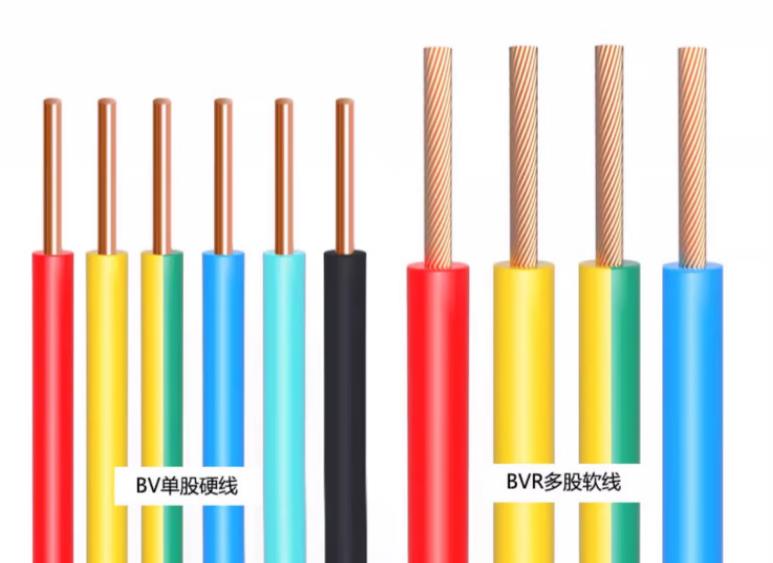

BV铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软电线

以上电线结构：导体+绝缘

拿2.5mm2为例：

BV是1根直径1.78mm和7根0.68两种

BLV是1根直径1.78mm

BVR是19根直径0.41mm

RV铜芯聚氯乙烯绝缘连接软电线

它比BVR更软，还是2.5是49根0.25mm铜丝

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线

比RV多了一层塑料护套

另外：我们最常用的“护套线”

BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+一层白色的护套。
